簡介
同軸電纜從用途上分可分為基帶同軸電纜和寬帶同軸電纜（即網絡同軸電纜和視頻同軸電纜）。同軸電纜分50Ω基帶電纜和75Ω寬帶電纜兩類。基帶電纜又分細同軸電纜和粗同軸電纜?；鶐щ娎|僅僅用于數字傳輸，數據率可達10Mbps。
同軸電纜(Coaxial Cable)是指有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。最常見的同軸電纜由絕緣材料隔離的銅線導體組成，在里層絕緣材料的外部是另一層環形導體及其絕緣體，然后整個電纜由聚氯乙烯或特氟綸材料的護套包住。
二、參數指標
1、主要電氣參數
1)同軸電纜的特性阻抗 同軸電纜的平均特性阻抗為50±2Ω,沿單根同軸電纜的阻抗的周期性變化為正弦波,中心平均值±3Ω,其長度小于2米。
2)同軸電纜的衰減 一般指500米長的電纜段的衰減值。當用10MHz的正弦波進行測量時,它的值不超過8.5db(17db/公里);而用5MHz的正弦波進行測量時,它的值不超過6.0db(12db/公里)。
3)同軸電纜的傳播速度 需要的最低傳播速度為0.77C(C為光速)。
4)同軸電纜直流回路電阻 電纜的中心導體的電阻與屏蔽層的電阻之和不超過10毫歐/米(在20℃下測量)。
2、同軸電纜的物理參數
同軸電纜是由中心導體、絕緣材料層、網狀織物構成的屏蔽層以及外部隔離材料層組成．
同軸電纜具有足夠的可柔性,能支持254mm(10英寸)的彎曲半徑。中心導體是直徑為2.17mm±0.013mm的實芯銅線。絕緣材料必須滿足同軸電纜電氣參數。屏蔽層是由滿足傳輸阻抗和ECM規范說明的金屬帶或薄片組成,屏蔽層的內徑為6.15mm,外徑為8.28mm。外
隔離材料一般選用聚氯乙烯(如PVC)或類似材料。
3、對電纜進行測試的主要參數有：
(1) 導體或屏蔽層的開路情況。
(2)導體和屏蔽層之間的短路情況。
(3)導體接地情況。
(4)在各屏蔽接頭之間的短路情況。

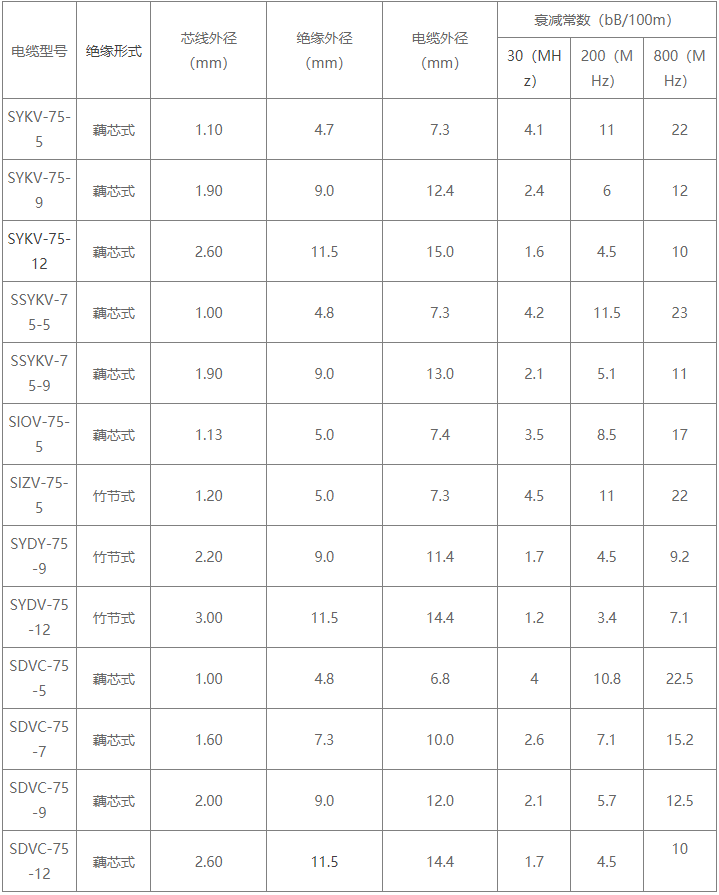

型號規格和主要參數
主要應用范圍
主要應用范圍如：設備的支架連線，閉路電視(CCTV)，共用天線系統(MATV) 以及彩色或單色射頻監視器的轉送。這些應用不需要選擇有特別嚴格電氣公差的精密視頻同軸電纜。視頻同軸電纜的特征電阻是75 歐姆，這個值不是隨意選的。物理學證明了視頻信號最優化的衰減特性發生在77 歐姆。在低功率應用中，材料及設計決定了電纜的最優阻抗為75 歐姆。
標準視頻同軸電纜既有實心導體也有多股導體的設計。建議在一些電纜要彎曲的應用中使用多股導體設計，如CCTV 攝像機與托盤和支架裝置的內部連接，或者是遠程攝像機的傳送電纜。還包括監控設備。
安裝方法
同軸電纜一般安裝在設備與設備之間。在每一個用戶位置上都裝備有一個連接器，為用戶提供接口。接口的安裝方法如下：
(1)細纜 將細纜切斷，兩頭裝上BNC頭，然后接在T型連接器兩端。
(2)粗纜 粗纜一般采用一種類似夾板的Tap裝置進行安裝，它利用Tap上的引導針穿透電纜的絕緣層，直接與導體相連。電纜兩端頭設有終端器,以削弱信號的反射作用。
